Konstrukcja wolego oka – jak powstaje i z czego się składa
Wole oko to jeden z najbardziej charakterystycznych i jednocześnie najbardziej wymagających elementów architektury dachowej. Jako lukarna o zaokrąglonym kształcie pełni funkcję zarówno estetyczną, jak i użytkową – doświetla poddasze i stanowi ozdobny detal na dachu. Jednocześnie konstrukcja wolego oka wymaga dużej wiedzy technicznej, precyzji oraz współpracy, jaką tworzą dekarz i cieśla.
W tym artykule pokazujemy krok po kroku, jak wygląda konstrukcja wolego oka od strony technicznej, jakie elementy są kluczowe, jakie błędy zdarzają się najczęściej oraz dlaczego prawidłowego wykonania wolego oka nie da się „zrobić na skróty”. Jeśli planujesz wole oko w projekcie lub chcesz zrozumieć, skąd bierze się koszt wykonania – ten tekst jest dla Ciebie.
Jak wygląda konstrukcja wolego oka od strony technicznej?
Od strony technicznej wole oko – konstrukcja znacząco różni się od klasycznej lukarny, a najlepsze i najtrwalsze rozwiązania opierają się na konstrukcji cylindrycznej. Jej kluczową przewagą jest zastosowanie kilku krążyn, które wspólnie przenoszą obciążenia i stabilizują całość układu. Dzięki temu siły nie skupiają się punktowo, lecz są równomiernie rozłożone na konstrukcję więźby dachowej.
W konstrukcji cylindrycznej krążyny rozmieszczone są wzdłuż długości wolego oka i tworzą przestrzenny szkielet nośny. Takie rozwiązanie sprawia, że połać dachowa w obrębie lukarny zachowuje płynną linię, a jednocześnie zyskuje znacznie większą sztywność konstrukcyjną niż w przypadku pojedynczej krążyny , na której promieniście oparte są krokwie.
Zastosowanie kilku krążyn w konstrukcji wolego oka poprawia również pracę całej więźby dachowej. Obciążenia od pokrycia, śniegu i wiatru są skuteczniej przekazywane na konstrukcję dachu, co ogranicza ryzyko odkształceń. Właśnie dlatego konstrukcja wolego oka w wariancie cylindrycznym musi być przewidziana już na etapie projektu – wole oko w projekcie nie jest dodatkiem, lecz elementem wpływającym na układ połaci dachu i rozkład obciążeń całej konstrukcji dachów.
Jakie elementy nośne są potrzebne do wykonania wolego oka?
Prawidłowe wykonanie wolego oka wymaga zastosowania kilku precyzyjnie zaprojektowanych elementów nośnych, które wspólnie odpowiadają za przenoszenie obciążeń oraz zachowanie charakterystycznego, łukowego kształtu połaci. W przeciwieństwie do klasycznej lukarny, konstrukcja wolego oka nie opiera się na prostych płaszczyznach, lecz na układzie przestrzennym.
Podstawowym elementem jest krążyna licowa, w której osadzone jest okno. To ona definiuje frontowy kształt wolego oka oraz proporcje wysokości i szerokości ściany frontowej. Krążyna licowa pełni jednocześnie funkcję estetyczną i konstrukcyjną, ponieważ przejmuje część obciążeń od pokrycia dachowego i przekazuje je dalej na konstrukcję nośną.
Za nią znajdują się krążyny tylne, których stosuje się zazwyczaj kilka. Dzięki ich zastosowaniu konstrukcja wolego oka pracuje stabilnie, a obciążenia nie koncentrują się punktowo, co ma ogromne znaczenie dla trwałości dachu.
Krążyny tylne osadzane są na balach koszowych, które stanowią kluczowy element nośny całego układu. Bale koszowe przejmują ciężar konstrukcji wolego oka oraz pokrycia i przekazują go na więźbę dachową. Ich prawidłowe zaprojektowanie i wymiarowanie ma bezpośredni wpływ na bezpieczeństwo oraz sztywność całej konstrukcji.
Całość uzupełnia konstrukcja wsporcza więźby pod wole oko, która wzmacnia dach w miejscu ingerencji w połacie. To właśnie ten element sprawia, że wole oko nie osłabia konstrukcji dachu, lecz staje się jej integralną częścią. Bez odpowiedniego wzmocnienia więźby prawidłowe wykonanie wolego oka nie jest możliwe.
Dzięki zastosowaniu opisanych elementów nośnych wole oko zachowuje nie tylko swój charakterystyczny wygląd, ale również pełną funkcjonalność i trwałość przez długie lata.
Jakie materiały pokryciowe najlepiej sprawdzają się przy wolim oku?
Nie każde pokrycia dachowe nadają się do zastosowania przy wolim oku. Ze względu na niskim kącie nachylenia oraz łukowy kształt połaci, najpopularniejszym rozwiązaniem jest dachówka karpiówka.
Dachówka ceramiczna typu karpiówka pozwala na płynne dopasowanie do krzywizny. Dachówka układana „w łuskę” lub „w koronkę” umożliwia zachowanie estetyki i szczelności. W przypadku wolego oka dachówka ma ogromne znaczenie – dachówkę zakładkową stosuje się tu sporadycznie, leczy przy zachowaniu odpowiednich proporcji jej zastosowanie jest niewykluczone.
Alternatywą bywają gonty drewniane lub pokrycia pasujące do wolego oczka wykonane z nowoczesnych materiałów. Bardzo ciekawym rozwiązaniem jest też zastosowanie pokrycia z naturalnego łupka kamiennego. Jednak to właśnie dachówka ceramiczna dominuje w realizacjach domów jednorodzinnych z tradycyjną architekturą.
Proporcja i kąt – dlaczego mają kluczowe znaczenie?
Jednym z najczęstszych problemów przy projektowaniu jest niewłaściwa proporcja. Należy ustalić proporcje wysokości i szerokości ściany frontowej lukarny w stosunku do kąta spadku połaci dachowej.
Proporcje wysokości, wysokości do szerokości oraz stosunek wysokości do szerokości wpływają nie tylko na estetykę, ale też na poprawność konstrukcyjną. Błędne proporcje wysokości i szerokości krążyny licowej mogą skutkować problemami z montażem pokrycia.
Minimalny kąt spadku połaci wolego oka często wynosi około 12 stopni, jednak każdorazowo zależy to od projektu i zastosowanych materiałów pokryciowych.
Najczęstsze błędy konstrukcyjne przy wolim oku

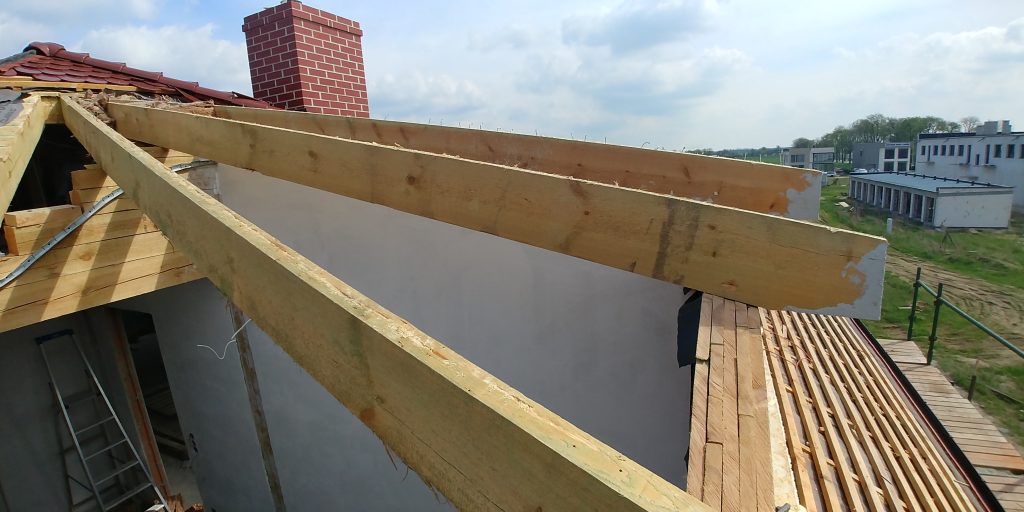

Najczęstszy błąd to próba uproszczenia konstrukcji wolego oka. Kluczowym elementem jest niezbędna wiedza i odpowiedni projekt, który gwarantuje brak problemów przy montażu i gwarancję kształtu przy zachowaniu warunków „dobrego krycia”. Częstym problemem jest wykonanie konstrukcji z nieodpowiednich materiałów. W tego rodzaju konstrukcji nie ma miejsca na kompromis, tylko sprawdzone i certyfikowane drewno może zapewnić odpowiednie parametry i wytrzymałość. Przykładem może tutaj być drewno konstrukcyjne BSH.
Innym błędem jest niewłaściwy dobór pokrycia dachowego. Dachówka nieprzystosowana do łuku może powodować nieszczelności i skrócenie żywotności dachu.
Często spotyka się też źle zaprojektowaną połać, gdzie połaci dachu nie zachowują ciągłości. To wpływa negatywnie na trwałość całego układu dachowego.
Czy konstrukcja wolego oka wpływa na trwałość dachu?
Tak – i to znacząco. Konstrukcja wolego oka ingeruje w ciągłość połaci dachowej, dlatego każdy błąd ma większe konsekwencje niż w przypadku prostych dachów.
Prawidłowego wykonania wolego oka nie da się oddzielić od trwałości całego dachu. Źle zaprojektowany detal może powodować zaleganie wody, śniegu i przyspieszone zużycie pokrycia.
Dobrze wykonane wole oko jest zawsze modne i nie obniża trwałości – pod warunkiem, że projekt i wykonanie są spójne.
Rola doświadczenia wykonawcy przy wolim oku
Wole oko wymaga dużego doświadczenia jakie powinien posiadać cieśla. To jeden z tych elementów, gdzie doświadczenie wykonawcy ma kluczowe znaczenie. Ważne jest aby cieśla i dekarz posiadali doświadczenie i odpowiednią wiedzę w tym temacie.
Cieśla odpowiada za kształt krążyny i konstrukcję nośną. Dekarz dba o szczelność, estetykę i poprawne ułożenie pokrycia dachowego.
W tym przypadku warto zdecydować się na prefabrykat, czyli specjalnie zaprojektowaną konstrukcję pod konkretny projekt, która zdecydowanie skraca czas wykonania oraz ułatwia i przyspiesza dalszy etap prac.
Doświadczony wykonawca wie, że wole oko zwiększa koszt wykonania dachu, ale jednocześnie podnosi jego wartość wizualną i funkcjonalną.
Wole oko a poddasze – funkcjonalność i światło
Wole oko pozwala na zastosowanie pionowego okna zamiast klasycznego okna dachowego. Dzięki temu poddasze zyskuje lepsze doświetlenie i większą funkcjonalność.
W porównaniu do standardowych rozwiązań, lukarna wole oko daje więcej przestrzeni użytkowej przy ścianach frontowych.
Czy warto stosować wole oko w projektach domów?
W projektach domów z tradycyjną bryłą wole oko w projekcie to rozwiązanie ponadczasowe. Choć konstrukcja wolego oczka jest bardziej wymagająca to efekt końcowy rekompensuje nakłady.
